Невозможность зарядить батарею — это вовсе не приговор для электроинструмента, ведь при желании все можно починить

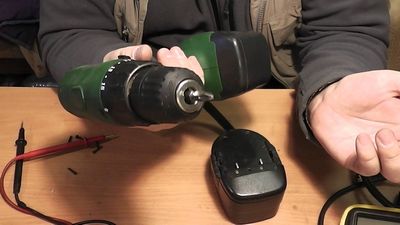

Заметили, что мощности шуруповерта недостаточно, несмотря на продолжительную зарядку аккумулятора? Причин проблемы может быть несколько, но, вероятнее всего, батарея выработала свой ресурс. Я расскажу, как выполнить ремонт аккумулятора шуруповерта своими руками и вернуть инструмент к жизни.

Содержание:

Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

Что нужно знать об аккумуляторах на электроинструменте



























Иллюстрация Сведения
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

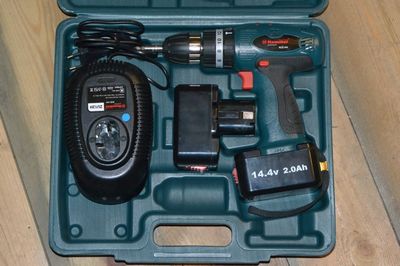

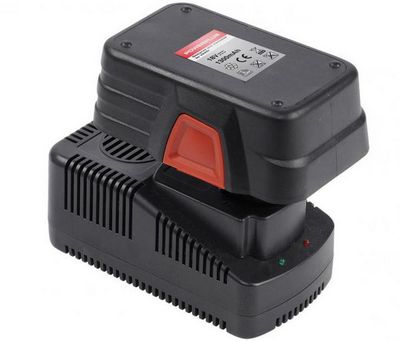

Есть запасной аккумулятор. Комплектация современных шуруповертов включает 2 аккумулятора (АКБ). Благодаря этому, можно работать даже после того, как в первой батарее окончится заряд.

Кстати, если есть подозрение в неисправности АКБ, попробуйте использовать вторую батарею. Если инструмент заработает, то, скорее всего, первая батарея действительно неисправна. Если прибор не работает от двух батарей, то, вероятно, проблема в зарядном устройстве.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

АКБ для шуруповерта съемные. Исключение — компактные маломощные инструменты, у которых АКБ интегрированные, и зарядка производится от блока питания через штекер.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

Типы элементов. Аккумулятор на шуруповерт может быть 3 типов:
  1. литий-ионные (современные и наиболее эффективные);
  2. никель-металл-гидридные;
  3. никель-кадмиевые.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

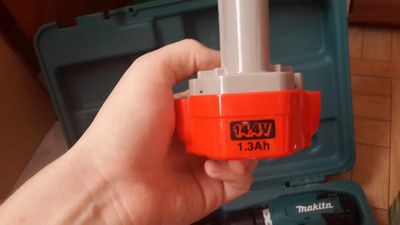

Параметры. Эффективность работы АКБ определяют напряжение и емкость.

Напряжение (от 10 до 18 вольт) — определяет интенсивность вращающего момента и мощность двигателя. Также от этого показателя зависит продолжительность работы на одном аккумуляторе.


Ёмкость (от 2 до 6,5 Ампер/часов) — также определяет продолжительность работы инструмента от одной батареи.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

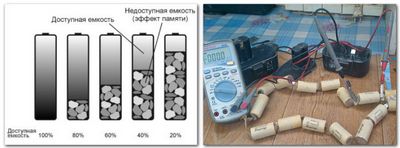

Эффект памяти. Все АКБ, кроме литий-ионных, подвержены эффекту памяти. Речь идет о частичной потере емкости, что ведет к снижению продолжительности работы батареи.

Суть эффекта в том, что АКБ дает столько ёмкости, сколько было использовано при первом запуске инструмента. Поэтому производитель рекомендует, покупая инструмент, полностью разрядить батареи и только после этого полностью их заряжать и приступать к полноценной эксплуатации.



Заменяем нерабочие элементы на аналогичные



























Иллюстрации Описание действий
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

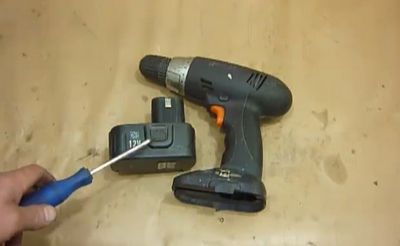

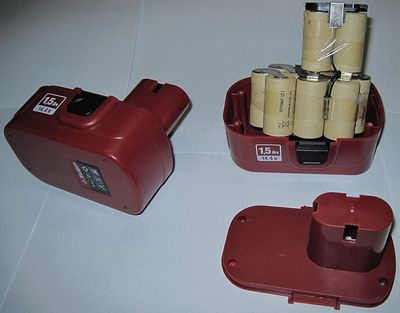

Демонтаж корпуса. Разбираем корпус аккумулятора своими руками и извлекаем все, из чего состоит АКБ.

Корпус пластиковый крепится несколькими саморезами, выкрутить которые можно длинной фигурной отверткой.


АКБ для брендовых инструментов могут иметь по одному саморезу с головкой неправильной формы. Вместо обычной фигурной отвертки с четырьмя лучами потребуется отвёртка с тремя лучами. Найти такую отвёртку непросто, но можно на радиорынках.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

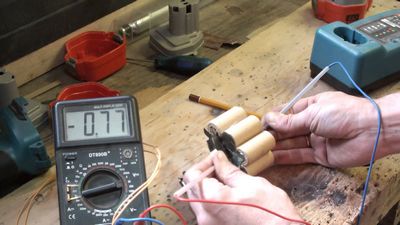

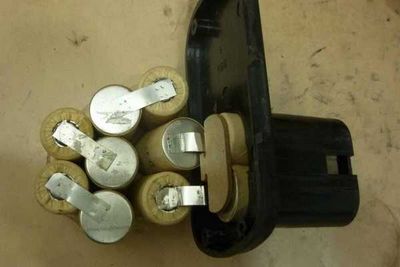

Узнаем параметры элементов. Разобрав корпус шуруповерта своими руками, вынимаем связку элементов, на которых нужно найти значения напряжения и емкости.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

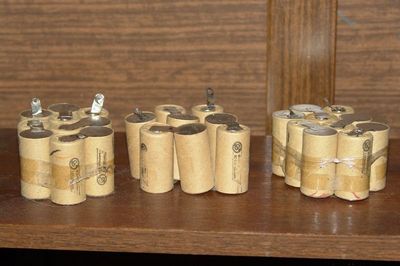

Покупка элементов питания для замены. В соответствии с параметрами, покупаем аналогичные элементы батареи со сходными данными и в аналогичном количестве.

Купить элементы можно на радиорынках или на всем известном китайском сайте, где продаётся все что угодно и пока что не очень дорого.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

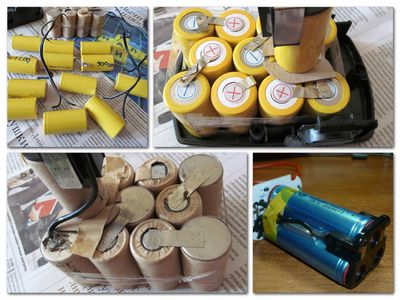

Замена. Приобретённые элементы собираются в связку, аналогичную той, которая изначально была в корпусе АКБ. И новая связка устанавливается вместо первоначальной начинки.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

Эксплуатация. Полностью разряжаем батарею и заряжаем в соответствии с инструкцией производителя, после чего можно приступать к эксплуатации инструмента.

Заменяем нерабочие элементы одного типа элементами другого типа



























Иллюстрации Описание действий
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

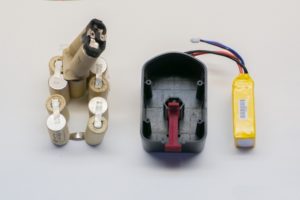

Подбираем элементы. Слева вы сможете видеть старые NiCd банки с реальной емкостью 700mAh вместо заявленных 1300mAh. Справа можно видеть купленные на замену литий-ионные элементы с емкостью 1000mAh.

Также была куплена плата (схема) защиты, которая подбирается в соответствии с выбранными элементами.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

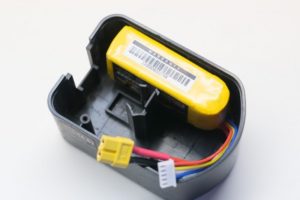

Подгонка корпуса под новую «начинку». Корпус по центру имеет крепежный выступ, который пришлось подрезать, чтобы вошла новая «начинка».
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

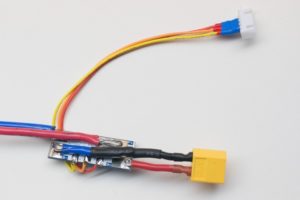

Подготовка платы защиты. К плате защите припаивается кабель ПВ3 для подключения к клеммам, кабель с разъемом XT60 и балансировочный кабель.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

Защита мест пайки. Участки монтажных соединений защищаются от короткого замыкания термоусадочной трубкой или проматываются изолентой.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

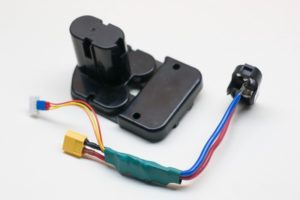

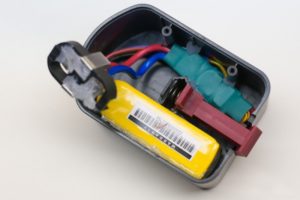

Подключаем плату защиты. Соединяем разъемы и фиксируем плату защиты термоклеем на корпусе. После этого корпус можно собрать и использовать инструмент по назначению.

Перевод инструмента на сетевое питание



















Иллюстрации Способы подключения к сети
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

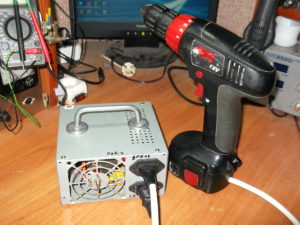

Подключение к компьютерному БП. Инструкция подключения простая. На обмотке трансформатора блока питания нужно найти питание на 12 вольт и подключить к нему напрямую шуруповерт. Чтобы подключение было аккуратным, сетевой провод, как показано на фото, нужно завести через корпус аккумулятора.
Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

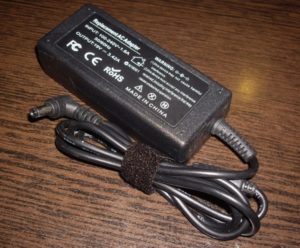

Подключение к блоку питания от ноутбука. Если найти блок питания с параметрами, равными параметрам АКБ, инструмент теоретически можно подсоединить к такому блоку питания.

На самом деле, сила тока в параметрах БП должна быть не меньше 6 Ампер.


Ремонт аккумуляторов для шуруповертов: элементы батареи, инструкция как спаять, видео и фото

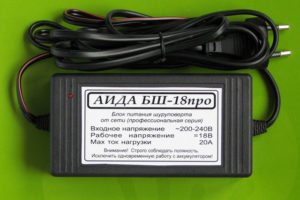

Покупка готового блока для подключения к сети. Устройство, показанное на фото, можно купить за 1000-1500 рублей. С таким блоком питания не придется думать о том, что и как спаять, и подключенный инструмент будет крутить шурупы не хуже, чем с полной батареей.


Подведём итоги


Теперь вы знаете, как отремонтировать аккумулятор для шуруповерта. Рекомендую посмотреть видео в этой статье, а если остались вопросы — задавайте их в комментариях.
