Система отопления с естественной циркуляцией – это система, в которой теплоноситель движется под воздействием силы тяжести и благодаря расширению воды при повышении ее температуры. Насос отсутствует.

Работает система отопления с естественной циркуляцией так. Определенный объем теплоносителя нагревается в котле. Нагретая вода расширяется и поднимается наверх (поскольку ее плотность ниже, чем у холодной воды) до самой верхней точки отопительного контура.

Она самотеком движется по контуру, постепенно отдавая свое тепло трубам и отопительным приборам – при этом, естественно, остывая сама.  Совершив полный круг, вода возвращается назад к котлу. Цикл повторяется.

Содержание:

• Плюсы и минусы самотечных систем
  • Скорость движения воды в самотечном контуре
• Принудительная циркуляция
• Выбор и монтаж насоса
  • Выбор теплоносителя

Такая система является саморегулирующейся, а также самотечной, или гравитационной: скорость движения теплоносителя зависит от температуры в доме. Чем холоднее, тем он быстрее движется. Это происходит потому, что напор зависит от разницы в плотности воды, выходящей из котла, и ее плотности в «обратке». Плотность зависит от температуры: вода остывает (а чем холоднее в доме, тем быстрее это происходит), плотность увеличивается, скорость вытеснения нагретой воды (с меньшей плотностью) возрастает.

Кроме того, напор зависит от того, на сколько по высоте отстоят котел и нижний радиатор: чем ниже котел, тем быстрее вода переливается в обогреватель (по принципу сообщения сосудов).

Плюсы и минусы самотечных систем

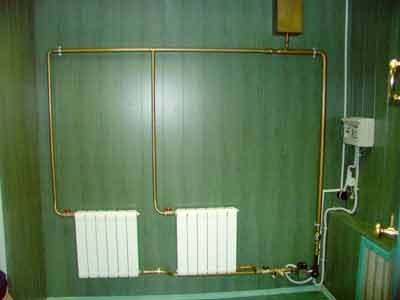

Реализация отопления с естественной циркуляцией

Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).

Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.

Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.

Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.

Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.

Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.

Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.

Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.

Скорость движения воды в самотечном контуре

Скорость воды в системе отопления определяется рядом факторов:

• Напором теплоносителя.
• Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
• Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
• Запорной арматурой: ее количеством и типом.
• Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.

Принудительная циркуляция

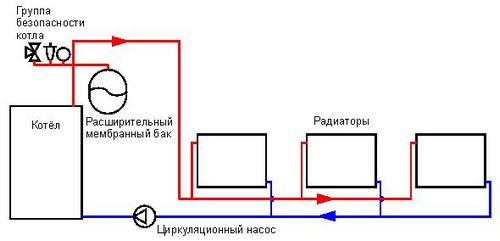

Принципиальная схема, поясняющая работу принудительной циркуляции

Система отопления с принудительной циркуляцией – это система, в которой используется насос: вода движется под воздействием давления, оказываемого им.

Система отопления с принудительной циркуляцией имеет такие преимущества перед гравитационной:

• Циркуляция в системе отопления происходит с гораздо большей скоростью, и, следовательно, прогрев помещений осуществляется быстрее.
• Если в самотечной системе радиаторы прогреваются по-разному (в зависимости от их удаленности от котла), то в насосной они нагреваются одинаково.
• Можно регулировать нагрев каждого участка отдельно, перекрывать отдельные сегменты.
• Схема монтажа является более легко модифицируемой.
• Не образуется завоздушенность.

Недостатки у такой системы также имеютcя:

1. Она дороже в монтаже: в отличие от  гравитационной модели, нужно прибавить стоимость насоса и стоимость запорной арматуры для его отсечения.
2. Она менее долговечна.
3. Зависит от снабжения электроэнергией. Если у вас случаются перебои с ее подачей, необходимо обзавестись источником бесперебойного питания.
4. Она дороже в эксплуатации, так как насосное оборудование потребляет электроэнергию.

Выбор и монтаж насоса

Чтобы выбрать насос, нужно учесть целый ряд факторов:

• Какой именно теплоноситель будет использоваться, какой будет его температура.
• Длина магистрали, материал труб и их диаметр.
• Сколько радиаторов (и каких именно – чугунных, алюминиевых и т.д.) будет подключено, каков будет их размер.
• Количество и виды запорной арматуры.
• Будет ли автоматическое регулирование, и как именно оно будет организовано.

При монтаже насоса на «обратке» продлевается срок службы всех частей контура. Перед ним также желательно установить фильтр для предотвращения поломки крыльчатки.

Перед установкой насос обезвоздушивают.

Выбор теплоносителя

В качестве теплоносителя может использоваться вода, а также один из антифризов:

• Этиленгликоль. Токсичное вещество, которое может привести к летальному исходу. Поскольку протечки все же полностью исключить нельзя – лучше его не использовать.
• Водные растворы глицерина. Их использование требует применения более качественных уплотнительных элементов, деталей из неполярных резин, некоторых видов пластмасс;. Может потребоваться установка дополнительного насоса. Вызывает повышенную коррозию металла. В местах нагрева до высоких температур (в районе горелки котла)  возможно образование ядовитого вещества – акролеина.
• Пропиленгликоль. Это вещество нетоксично, мало того, оно используется в качестве пищевой добавки. На его основе изготавливаются эко-антифризы.

При превышении температуры антифриза он разлагается. При этом образуются кислоты, вызывающие коррозию металла, и твердые осадки, оседающие на стенках труб и внутри радиаторов и ухудшающие движение теплоносителя.

Антифризы также склонны к протечкам, они являются бичом систем с большим количеством резьбовых соединений. Его применение обосновано в том случае, если система отопления может надолго оставаться без присмотра в морозные дни.

Обычную воду в качестве теплоносителя также не рекомендуется использовать: она насыщена солями и кислородом, что приводит к образованию накипи и к коррозии труб и радиаторов.

Обязательно дополнительно прочтите про выбор теплоносителя для системы отопления. В этом вопросе нет мелочей, а нюансов – очень много.

Подготовка воды для системы отопления заключается в ее умягчении (детальнее читайте тут).

Это происходит следующим образом:

• Кипячением: углекислый газ улетучивается, некоторые из солей (но не соединения магния и кальция) выпадают в осадок;
• Использованием химических веществ, умягчитель воды для системы отопления – это ортофосфат магния, гашеная известь, кальцинированная сода. Все соли становятся нерастворимыми и выпадают в осадок, для устранения остатков которого воду нужно подвергнуть фильтрации.
• Дистиллированная вода в системе отопления является идеальным вариантом.

Обязательно рекомендуем уделить 5 минут своего времени и в видео формате посмотреть обзор, в котором сравниваются эти системы, приводятся технические решения.

Надеемся, что разница между естественной и принудительной циркуляций вам понятна. И вы выберете оптимальный для себя тип системы отопления.
