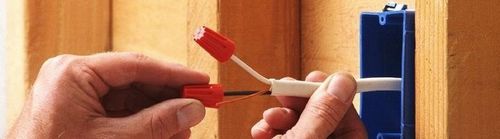

Предисловие При монтаже электропроводки в бане своими руками людям, не имеющим специальных навыков, нужно быть предельно внимательными.

При монтаже электропроводки в бане своими руками людям, не имеющим специальных навыков, нужно быть предельно внимательными. Само собой разумеется, прокладка кабеля выполняется в обесточенном помещении. Но во время функциональной нагрузки электропроводка в бане является источником повышенной опасности. Этому способствует высокая влажность помещения в тандеме с легковоспламеняющейся древесиной, из которой изготовлены как минимум лавки, а в большинстве случаев этим же материалом обшиты и стены.

Содержание:

• Прокладка электропроводки в бане: ввод кабеля
• Как правильно провести электропроводку в бане своими руками: монтаж кабеля под землей
• Как сделать электропроводку в бане своими руками: прокладка кабеля «воздушным» способом
• Основные этапы монтажа электропроводки в бане
• Составление схемы разводки электропроводки в бане
• Монтаж розеток и светильников в бане
• Подключение электрической печки в бане

Прокладка электропроводки в бане: ввод кабеля

Прокладка электропроводки для бани имеет свои особенности. Во-первых, это связано с тем, что в ее помещениях царят высокая температура и повышенная влажность, пагубно влияющие на состояние проводов. Кроме того, отделка бани обычно выполнена из легковоспламеняющейся древесины. Поэтому перед тем как сделать электропроводку в бане своими руками, важно правильно смонтировать проводку в помещениях и грамотно подвести к строению кабель.

Ниже вы узнаете, как делают ввод кабеля в баню с соблюдением всех требований безопасности.

Для прокладки кабеля нежелательно применять трубы из металла, потому что они являются сборниками конденсата, значительно сокращающего срок службы провода. Их используют лишь там, где кабель проходит по стене или столбу.

Хорошо, если удастся провести в баню электричество посредством специально выделенной линии подачи от центрального распределительного щитка. Подвести кабель к строению можно двумя способами: «земляной» подразумевает его прокладку под землей, а «воздушный» — по воздуху.

Как правильно провести электропроводку в бане своими руками: монтаж кабеля под землей

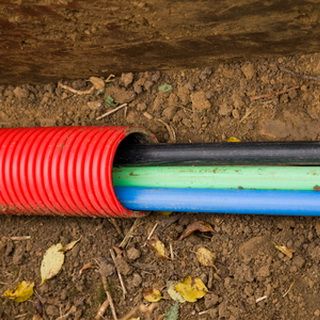

Монтаж электропроводки в бане «земляным» способом — самый надежный, но он не всегда доступен. Перед тем как сделать электропроводку в бане с монтажом кабеля под землей, на участке следует закончить все земледельческие работы и подтвердить, что электропровод не пройдет еще и по соседской территории. Под землей требуется прокладывать бронированный кабель марки ВБбШв, снабженный четырьмя медными жилами сечением 10 мм2. Этот кабель достаточно дорогой, но очень надежный и исключительно прочный, потому что заключен в стальную оплетку, находящуюся между его оболочками из пластика. Такому кабелю не страшны ни мыши, ни кроты, ни другие грызуны, а также земляная усадка.

По правилам, электропроводка в бане «земляным» способом осуществляется в следующей последовательности:

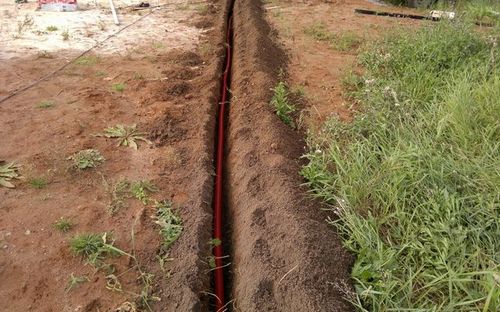

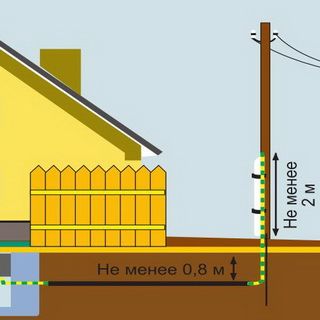

1. Роют траншею глубиной не менее 0,7 м и засыпают ее дно слоем песка толщиной около 10 см. Провода сверху впоследствии покрывают точно таким же песчаным слоем.

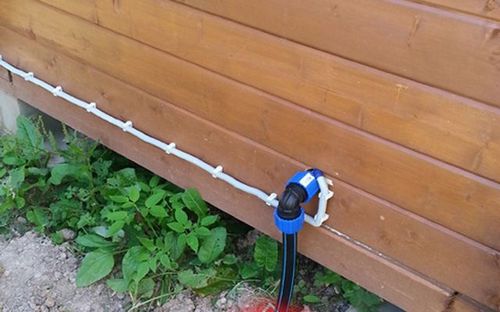

2. Делают ввод электрокабеля в строение посредством стальной втулки, которая защитит провод при подвижке и окончательной усадке бревенчатой стены.

3. Кабель освобождают от «брони» перед вводом его в щиток. На завершающем этапе жилы кабеля подключают к автомату, осуществив молниезащиту и заземление.

Поскольку почва периодически смещается, необходимо предупредить вероятность опасного натяжения кабеля, а также его механического повреждения из-за земляного смещения. Для этого кабель размещают в траншее волнообразно.

Как сделать электропроводку в бане своими руками: прокладка кабеля «воздушным» способом

Электропроводка в бане своими руками с проводкой кабеля «воздушным» способом более экономична. До того как провести электропроводку в бане своими руками «по воздуху», следует внимание на следующее:

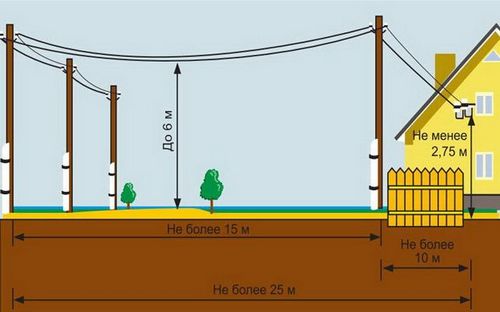

1. Если расстояние от щитка до бани более 25 м, нужно между промежутками ставить опору. Воздушная прокладка кабеля производится посредством растяжки или фарфоровых изоляторов.

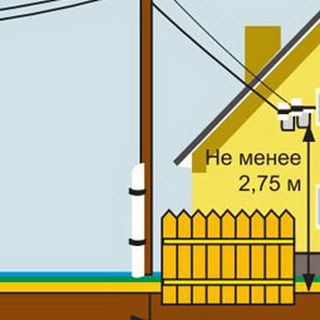

2. Кабель располагают на определенной высоте. Например, над проезжей частью он должен находиться не ниже 6 м над уровнем земли, а над пешеходными тропинками — не ниже 3,5 м. Около бани провод крепится на высоте 2,75 м.

3. Используют СИП — самонесущий изолированный кабель. Его можно эксплуатировать более 25 лет, имеет специальное полиэтиленовое атмосферостойкое покрытие, и несущие элементы, которые устойчивы к перегрузкам. Его сечение — не менее 16 мм2, а пропускная способность — 63 А. При однофазном подключении мощность составляет 14 кВт, а при трехфазном — 42 кВт. Существенный недостаток такого провода — его проблематично вводить в автомат, поскольку он непластичен и трудно изгибается.

4. В процессе того, как провести электропроводку в бане, помните, что СИП вводят в любую комнату но только не в парную: в данном помещении использовать провода из алюминия запрещено. В бане применяют втулку из металла, в парной — провода марок NYM, НГ или ВВГ. Чаще всего выбирают кабель ВВГнг-LS с сечением 3 — 1,5 мм (подходит для обустройства освещения), а также ВВГнг-LS с сечением 3 — 2,5 мм (для подсоединения розеток). Изоляция ВВГ негорюча, в случае тления практически не дымит. Переходы выполняют герметичными соединителями «медь-алюминий», а СИП крепят натяжителями — анкерными зажимами.

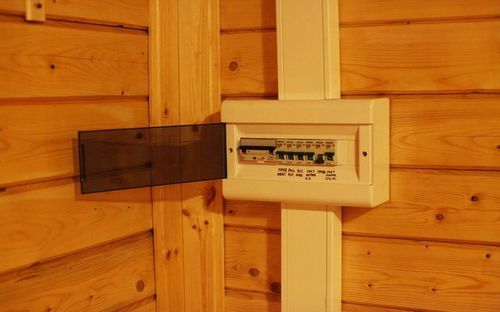

Как правило, щиток располагают в комнате отдыха.Он включает в себя устройство защитного отключения, вводный и отходящие автоматы. Верхнюю часть электрощитка размещают на расстоянии 1,4—1,8 м над полом.

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

• установку электрического щитка;
• разводку от электрощитка;
• подключение светильников;
• подключение розеток;
• подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка. Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема.

Следует помнить, что:

• доступ к электрощитку должен быть свободным;
• место, где располагается щиток, надо хорошо проветривать;
• его нельзя обустраивать в парной и иных пожароопасных помещениях;
• в комнате, где установлен электрический щиток, необходимо хорошее освещение.

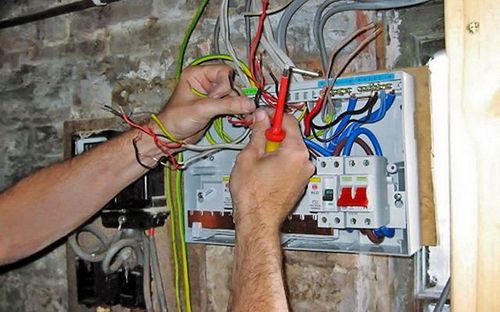

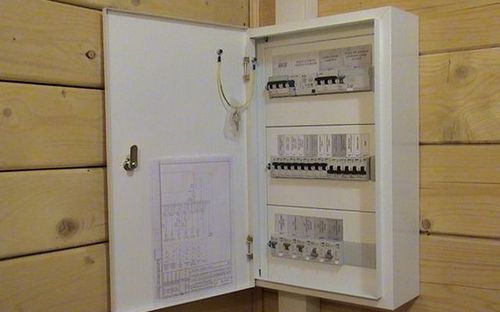

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов. Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель.

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку. Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание.

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

При выборе отходящих автоматов следует придерживаться того же принципа.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Составление схемы разводки электропроводки в бане

При составлении схемы электропроводки в бане своими руками помните, что:

• кабели, отходящие от электрощитка, разводят цельным куском;

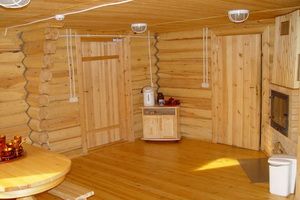

• если стены в бане деревянные, обустраивают открытую электропроводку, проходящую поверху стен. Провода в бане запрещено скрывать в трубах ПВХ;
• если в бане стены из кирпича, электропроводку скрывают слоем штукатурки;

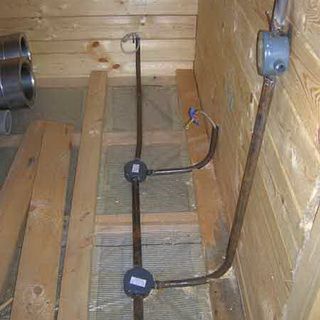

• все кабели монтируют строго в горизонтальном и вертикальном положении. Никаких перекручиваний и перегибов! Провода от распаечных коробок прокладывают строго под прямыми углами;
• для размещения проводов выбирают самые незаметные места и не ближе 0,5 м от батарей и металлических труб, а также нежелательно прокладывать их напротив дверей;
• жилы проводов соединяют пайкой или сваркой;
• обязательно применяют защитное зануление;
• провода над печкой не монтируют;
• не заключают провода в трубы и оболочки из металла.

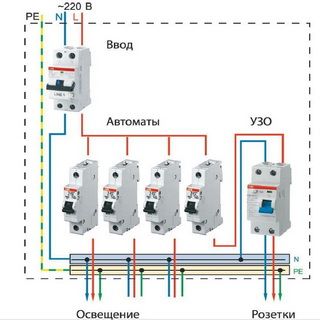

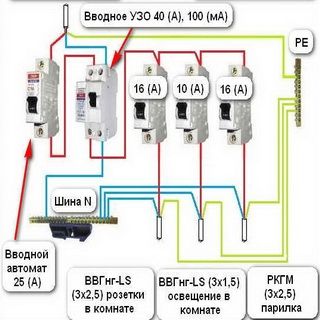

Ниже представлены примеры схем разводки электропроводки в бане, ознакомившись с которыми, можно приступать к монтажу:

Монтаж розеток и светильников в бане

Розетки в бане допускается монтировать лишь в комнате отдыха и предбаннике на высоте 90 см от пола. Класс защиты этих электроприборов должен быть не менее IP-44. Желательно приобрести розетки, снабженные крышками.

Класс защиты светильников, подходящих для эксплуатации в бане, обязан составлять не менее IP-44, а их мощность — не более 75 Вт. Плафоны для такого помещения должны быть изготовлены из стекла, с металлическим корпусом, подключенным к защитной жиле провода. Корпус из пластика под воздействием высоких температур способен деформироваться. Светильники можно размещать только на стенах, потому что самая высокая температура именно под потолком.

В парной напряжение должно быть низким — 12 В, для чего потребуются размещенные вне парной понижающие трансформаторы. В парилке нельзя монтировать лампы дневного света.

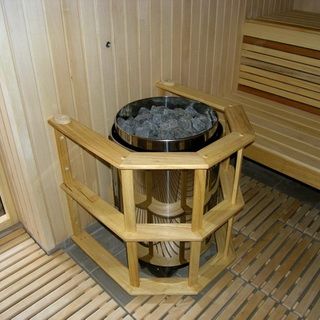

Подключение электрической печки в бане

Чтобы осуществить подключение электрической печки в бане, следует приобрести провода, которые способны выдерживать воздействие высоких температур, и рассчитаны на солидную мощность потребления — в среднем 4 кВт. Для подобных целей подходит проводка в кабель-канале с одиночными проводами: марки ПРКА, ПРКС, ПМТК, а также РКГМ. Кабель из меди с сечением 3 × 2,5 мм, в состоянии выдержать около 5 кВт нагрузки. Провода типа ПМТК можно протянуть до монтажной коробки, расположенной там, где нет влажности и высокой температуры. И уже от этой коробки до самого электрического щитка потребуется провести обыкновенный кабель ВВГ с сечением 3×2,5 мм. Монтируя электрические провода, помните о том, что от правильного обустройства электропроводки зависит комфортное и безопасное пребывание людей в бане. Перед тем как начать установку электроприборов, следует тщательно изучить ПУЭ — правила устройства электроустановок.
