Предисловие Монтаж в помещениях теплых полов в последнее время завоевывает все большую и большую популярность, но истории они известны еще с незапамятных времен.

Монтаж в помещениях теплых полов в последнее время завоевывает все большую и большую популярность, но истории они известны еще с незапамятных времен. Так система, которая состоит из печи и каналов, располагающихся под полом, была известна еще в древнем Риме. Работа системы была довольно простой: разогретые в печи газы пропускались по каналам, тем самым обеспечивая прогрев помещения. С распадом Римской империи этот принцип был утрачен. Предприимчивыми в этом направлении оказались корейцы, чей опыт теплых полов насчитывает тысячелетия. Сегодня на потребительском рынке Корея занимает лидирующие позиции. Аналогичные разработки ведутся также и в европейских странах.

Содержание:

Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол

Монтаж теплого электрического пола: описание и видео

Теплый пол уже давно перестал быть предметам роскоши, на строительном рынке он предлагается по вполне приемлемым ценам для среднего класса. Современный рынок теплых полов предлагает потребителю выбор из двух вариантов: водяной и электрический. В первом случае нагревательным элементом служит горячая вода, которая проходит по вмонтированным в пол металлопластиковым трубам, а во втором случае – электрический нагревательный кабель.

Как правило, монтаж теплых водяных полов проводят на больших площадях, так как на маленьком пространстве возникают неудобства при монтаже и с регулировкой температуры воды в дальнейшем.

Что касается полов на основе электрического нагревательного элемента, то на рынке они представлены в самом широком ассортименте, что позволяет выбрать именно тот пол, который необходим для вашей площади, поэтому в этом материале расскажем про монтаж электрического теплого пола.

Монтаж теплого электрического пола на видео:

Для того, чтобы выбрать необходимый теплый пол, следует рассчитать необходимую мощность пола на квадратный метр площади. При этом, в первую очередь, следует определиться в каком качестве вы собираетесь использовать ваш пол, в качестве дополнительного или в качестве основного отопления. Если вы выбираете теплый пол в качестве дополнительного отопления, то в стандартной городской квартире вполне достаточно мощности в 140 ватт на кв.м. На кухне и в ванне можно устанавливать кабель в 120 ватт на кв.м. Если использовать теплый пол в качестве основного отопления, то желательно выбрать кабель в 180 ватт на кв. м. Помимо этого, мощность можно регулировать частотой витков уже во время укладки пола. В любом случае, даже если вы установите теплый пол большей от требуемой мощности, расход электроэнергии не будет сильно разниться, так как устройство терморегулятора, предусмотренное в системе, будет корректно отключать систему по достижении нужного уровня температуры.

Как сделать электрический теплый пол

Как таковое технология укладки теплых полов по смыслу одинакова для всех типов. Нагревательный элемент укладывается под напольный настил, при соблюдении требований по теплоизоляции. При элементарных строительных навыках монтаж электрического теплого пола можно выполнить своими руками, ничего мудреного в этом нет.

Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол

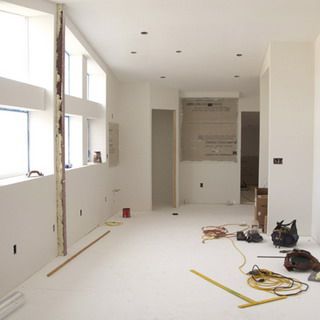

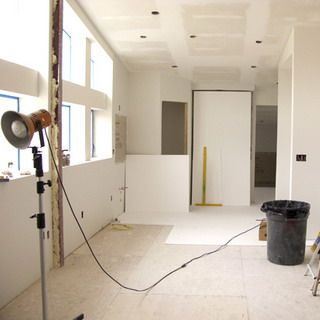

Итак, начинать укладку электрического теплого пола следует с подготовки поверхности площади для его покрытия. Снимите половое покрытие и пройдитесь по поверхности шпателем, снимая легко отслаивающиеся частицы; выметите грязь и пылесосом снимите пыль; замажьте трещины и выемки, если они есть; выполните грунтовку поверхности для лучшего прилегания отражающего слоя или теплоизоляционных пластин.

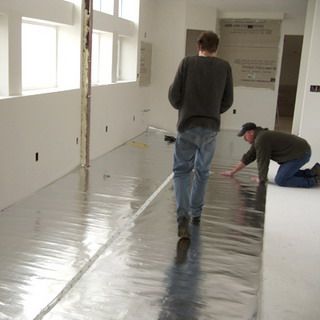

После этого приступаем к настилу отражающего слоя. Отражающий слой представляет собой покрытие из фольги, в функции которого входит направление тепла в сторону пола. Как таковое можно обойтись и без него, так как теплый воздух итак поднимается вертикально вверх, но на стартовый обогрев будет уходить больше времени. Отражающий слой по возможности не должен коробиться, но для исправления этого, не стоит пользоваться клеем или силиконом, во избежание при последующем нагреве специфического запаха.

Для большей теплоизоляции, поверхность пола можно выложить теплоизоляционным слоем пеноплекса, толщиной не менее 2 см, предварительно покрыв углы по периметру теплоизоляционной лентой, толщиной 1 см. Далее поверх следует уложить гидроизоляционный слой, уложив пенку полиэтилена, и уже на него кладется слой стяжки , на который впоследствии и укладывается нагревательный элемент.

Монтаж теплого электрического пола (видео):

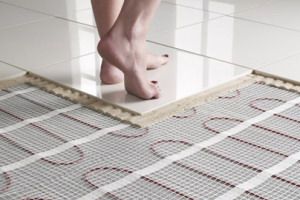

Вернемся к нашему случаю, после того как уложен отражающий слой, настала очередь для укладки нагревательного элемента. При выборе нагревательного элемента следует учитывать особенности покрываемой поверхности. Менее затратными по времени и по работе являются нагревательные маты (нагревательный кабель, закрепленный на металлической сетке). В случае же со сложными по планировке помещениями, следует воспользоваться нагревательным кабелем, который крепится на полу специальными металлическими крепежными рейками, где нам придется порядком попотеть и с укладкой.

Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол

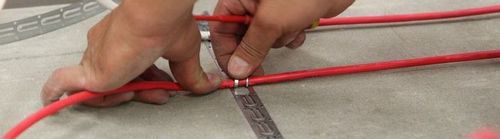

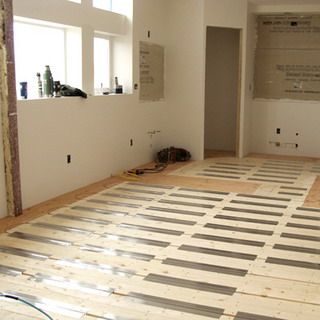

Для этого на расстоянии 50 см друг от друга крепятся металлические крепежные ленты, которые прибиваются или привинчиваются к основанию гвоздями. Монтажные ленты позволяют крепить нагревательный кабель с разным шагом, тем самым давая возможность получить различную мощность для обогрева пола.

В первую очередь следует внимательно исследовать инструкции от производителя, соблюдение которых позволит эффективно обеспечить функционирование системы на протяжении всего срока службы полов. Перед началом крепежа нагревательного кабеля, следует замерить его сопротивление, которое должно совпадать с паспортными данными. Далее переходим к укладке самого кабеля.

Как укладывать электрический теплый пол

Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол

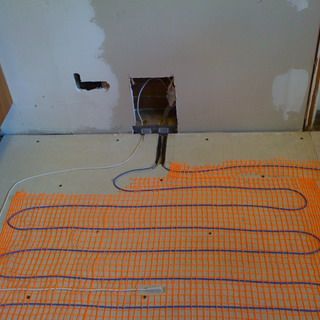

Задаваясь вопросом, как сделать электрический теплый пол, вам следует определиться с полезной площадью нагревания, то есть обойти места, где будут стоять мебель, раковины, ванны и т.д., которые не нуждаются в подогреве. Также, следует определиться, где будет установлена панель управления теплым полом, с подведенным кабелем от распределительного щита. Расстояние между витками кабеля регулируется в зависимости от расчетной мощности нагревания комнаты. Ни в коем случае линии кабеля не должны перекрещиваться или соприкасаться между собой. Минимальный диаметр изгиба кабеля должен составлять не менее 5 см.

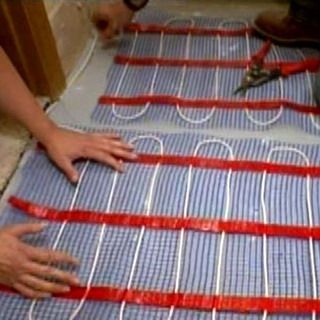

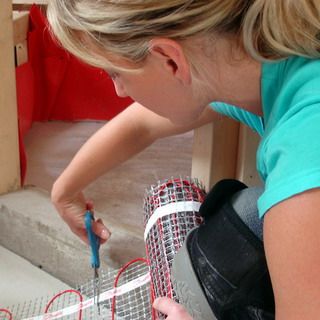

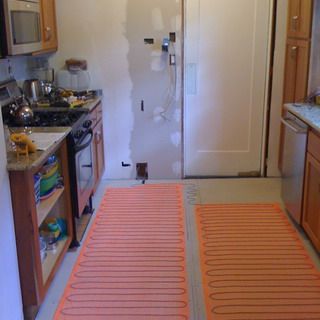

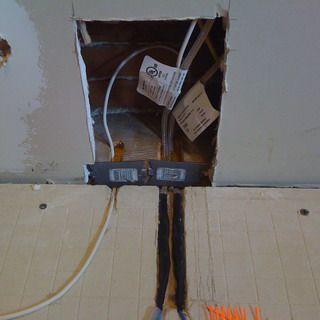

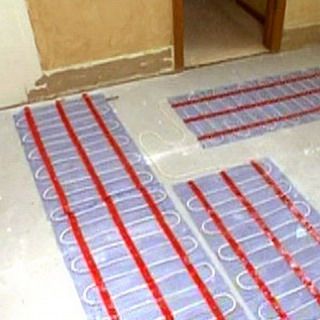

В случае с нагревательными матами, их следует расстилать по поверхности, набивая на основании пола. Также, следует руководствоваться рекомендациями от производителя. Укладывайте маты встык. Места соединений тщательно изолируйте, во избежание попадания на соединение раствора. Помимо этого, места соединений нагревательного и холодного кабеля, поверх которых надета муфта, должны быть расположены таким образом, чтобы впоследствии они были бы полностью покрыты раствором. После укладки нагревательных элементов следует уложить трубку для датчика температуры, в любом удобном месте между линиями нагревательных кабелей. Для эффективных показаний датчика, трубку следует закрепить, а конец тщательно закрыть во избежание попадания внутрь раствора.

Как подключить электрический теплый пол

Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол
Электрический теплый пол монтаж своими руками: видео, фото и описание как сделать электрический теплый пол

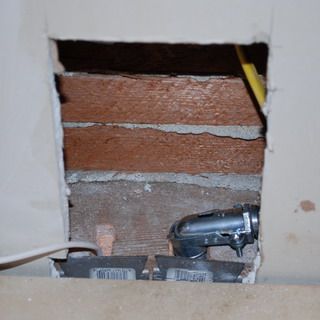

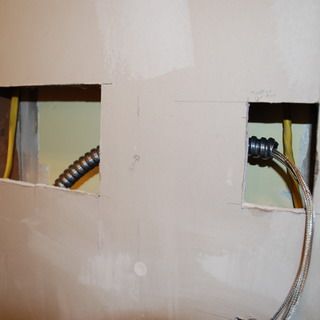

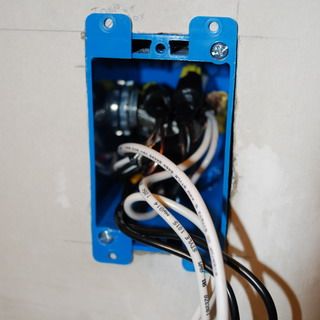

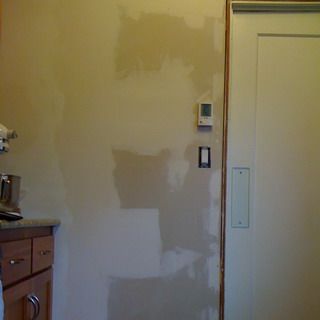

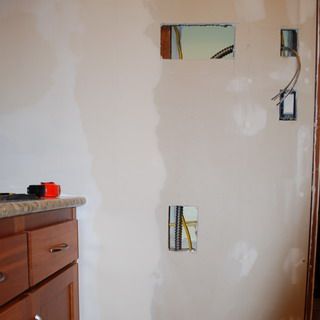

Перед установкой панели терморегулятора, должны быть подведены все провода: от нагревательных кабелей, от предохранительного кабеля и от распределительного щита. Опять же, проверьте сопротивление нагревательного кабеля, которое должно совпадать с паспортными данными от производителя. Если вы рассчитываете управлять посредством персонального компьютера, то подведите к панели терморегулятора также сетевой кабель. Разобравшись в паспортной схеме, подключение электрического теплого пола следует проводиться профессиональным электриком. На этом этапе процесс по укладке кабеля можно считать завершенным. Переходим к следующему этапу – заливанию песочно-цементной стяжки.

Завершающий этап — стяжка

Для залива стяжки следует воспользоваться лазерным нивелиром, за его отсутствием можно использовать обычный строительный уровень, определив самую высокую точку и уже по ней прокладывая маяки для скользящих рам. Наиболее удобными для этого будут являться саморезы, завинченные в пол по высоте маяка, на который впоследствии надевается металлический профиль. Слой стяжки от нагревательных элементов до уровня пола не должен превышать 3-4 см, в противном случае заметно будет уменьшен коэффициент полезного действия пола.

В качестве маяков можно также использовать песочно-цементный раствор с утопленными поверх кусками метлахской плитки или кафеля. После того, как будут установлены по маякам скользящие рамы, приступаем к заливу стяжки, выравнивая раствор по маякам правилом. Уже на следующий день после залива профили с раствора следует достать, замазать проемы и вычистить поверхность от ненужных остатков. По краям комнаты срежьте теплоизоляционную ленту острым ножом или монтажным резаком со сменными лезвиями.

Таким образом, ваш пол готов для укладки любого напольного покрытия. Пользоваться полом следует только после полного его высыхания. При нормальной комнатной температуре и влажности срок составляет от полторы до двух недель. Таким образом, установка электрического теплого пола может считаться завершенной.
