Всем известно, что для получения хороших урожаев мало построить теплицу, в ней еще надо оборудовать несколько систем, которые обеспечат благоприятный для растений микроклимат. Самое первое, за что берутся садоводы – это автоматический полив в теплице, своими руками оборудуется также отопление, проветривание.

Содержание:

В этой статье мы расскажем о разных приспособлениях, которые сделают парник полностью или почти полностью автономным.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

Приспособления для автоматизации теплиц

Полностью автоматизированная теплица из поликарбоната не требует постоянного контроля, ее можно оставлять без присмотра на сутки-трое.

Автоматические системы отопления и вентиляции

От обычной она отличается тем, что в цепь включено устройство с датчиком температуры и реле, определяющее время включения/выключения. Приборы различаются по принципу работы.

  • Специальный датчик реагирует на температуру воздуха и посылает системе соответствующие сигналы. Обычно есть несколько стандартных режимов, но можно задавать параметры самостоятельно.
  • Термодатчика в системе нет. Задается только временной промежуток, по истечении которого будет происходить включение/выключение системы или изменение температуры внутри нее.

С вентиляционной автоматикой для теплицы так же: термодатчик фиксирует повышение температуры – створки начинают открываться, стало прохладно – проветривание прекращается. Управление указанными системами может осуществляться разными приборами или одним, когда вся автоматика собрана в одном корпусе.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

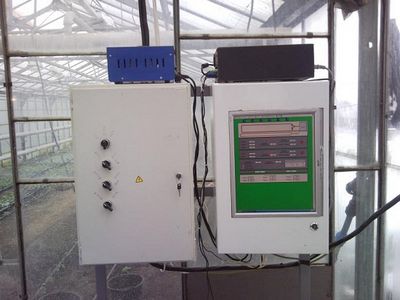

Контроль за автоматикой теплиц, своими руками блоки типа ардуино собираются редко, обычно они приобретаются готовыми

Установка автоматического термопривода

Главный плюс устройства автоматического открывания дверей в теплице, которое будет описываться ниже – независимость от электричества. Механизм функционирует за счет увеличения/уменьшения объема жидкости внутри конструкции, которое происходит в следствии изменения температуры. Обычно рабочий диапазон оборудования такого рода – от 15 до 28 градусов. Делится оно на два вида:

  • Регулируемые термоприводы. Приоткрывание створок теплицы начинается при температуре +15 градусов, далее постепенно просвет увеличивается до 100 % (при 28 град.). Минимальную температуру можно увеличить, однако рабочий ход штока при этом сильно уменьшится. Например, при выставленном минимуме 25 градусов форточки будут открыты только на 10 %, чего может оказаться недостаточно. То есть, придется следить за температурой «за бортом» и делать периодические корректировки настроек.
  • Нерегулируемые термоприводы для теплицы. Тут все просто – при 23 градусах створки теплицы будут открыты полностью, при понижении температуры ниже этой отметки окна автоматически закроются.

Такой вариант автоматической регулировки температуры в теплице хорош для построек, использующихся только летом – в них установка дорогих «умных» систем не имеет смысла.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

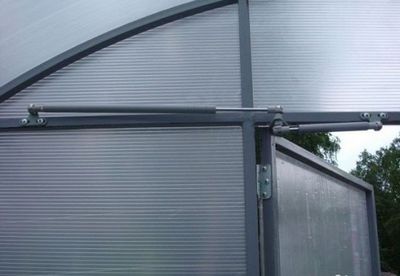

Автоматика для теплиц: термопривод двери

Обратите внимание: недорогие термоприводы рассчитаны только на автоматическое открывание, закрывание должно происходить под своим весом. Для вертикально расположенных дверей придется делать противовес либо приобретать более дорогие модели термоприводов с доводчиком для теплиц.

Как сделать автоматический термопривод для теплицы

Можно собрать термопривод для теплиц своими руками из амортизатора, автомобильного или любого другого. Берем два отрезка стальной трубы сечением 1,95 см, одну сторону каждого закрываем заглушкой, а на второй делаем резьбу. Соединяем трубки при помощи тройника. Теперь берем автомобильный газовый амортизатор, нижняя шпилька на нем срезается, — в этом месте высверливается отверстие и нарезается резьба (под М10).

Сверлом на 10 просверливаем заглушку на одной из трубок, вкручиваем в нее болт от тормозного шланга, предварительно просверленный насквозь. Другой конец болта вкручивается в предварительное сделанное отверстие амортизатора. Все места соединений уплотняем резиновыми прокладками. Далее шток амортизатора оттягиваем вниз, снимаем заглушку с трубы, внутрь заливаем масло, возвращаем заглушку на место. Как видите, сделать термопривод для теплицы своими руками совсем не сложно.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

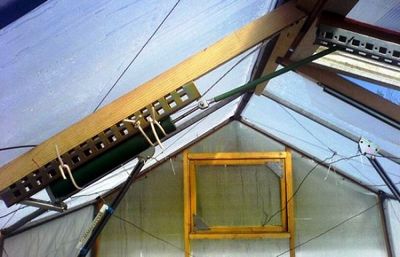

Делаем автомат для теплиц своими руками: термопривод из газового амортизатора

К сведению: масло под воздействием перепадов температур изменяет свой объем медленнее, чем жидкость в готовых автоматических устройствах для теплиц. То есть, при резком вечернем похолодании окна закрыться сразу не смогут.

Системы автоматического полива: дождевальная и внутрипочвенная

Автоматический полив в теплице своими руками можно делать несколькими способами. Первый – монтаж дождевальных установок. Орошение идет сверху, на растения падает водяная пыль. Включение/выключение осуществляется вручную или автоматически, по таймеру. Недостатков такой полив имеет два: некоторым растениям оседание влаги на листья приносит вред; бесполезный расход жидкости – вода падает не только на грядки, но и в проходы между ними.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

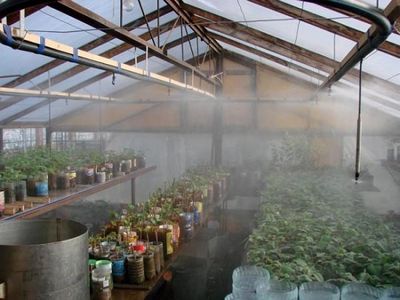

Автоматическая теплица: работает дождевальная установка

Второй способ – устройство внутрипочвенный полив. Вся система находится ниже уровня земли, вода подается прямо к корням. Это может быть:

  • Система труб с подводкой от водопровода, скважины или большой водяной емкости. Подача жидкости осуществляется по таймеру или вручную.
  • Вкопанные около растений пластиковые бутылки/канистры с отверстиями в нижней части. Вода из них выходит самотеком, пополняются емкости вручную, поэтому назвать это автоматической системой полива для теплиц можно лишь отчасти.
Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

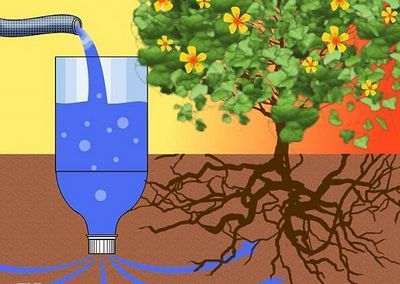

Внутрипочвенное орошение

Обратите внимание: внутрипочвенный полив имеет несколько преимуществ. Первое – у семян сорняков, находящихся в верхних слоях грунта, остается меньше шансов для прорастания. Второе – на поверхности не создается твердой земляной корки, которая обычно препятствует насыщению почвы кислородом. Третье – в воду можно добавлять удобрения, они будут поставляться сразу к корням.

Припочвенная система орошения

Третий способ – припочвенный автоматический полив теплицы с таймером. Подача воды осуществляется микрокапельно, капельно или струйно, непосредственно к основанию растений. Систему можно купить готовой – разновидностей продается много, самая простая – аквадуся. Чтобы собрать самостоятельно понадобится некоторое количество труб, шланги, аккумулятор, таймер. Емкость для воды, насос – опционально.

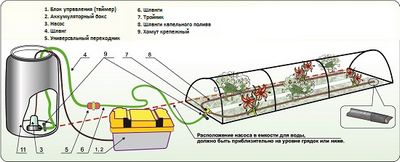

Работает автоматическое орошение от электросети или аккумулятора, как на рисунке ниже. Вода забирается из водопровода, скважины или специальной емкости. Теплицу, где установлена автоматическая система орошения, подобная описываемой, можно спокойно оставлять без присмотра на несколько дней.

Изготовление устройств автоматов для теплицы своими руками, обзор систем полива, вентиляции, отопления, автоматическая регулировка температуры в теплице

Пример автоматизации теплицы, своими руками система собирается очень легко
