Автоматизированный полив огорода – мечта каждого владельца загородного участка

Примеров контроля и автоматизации работы бытовых электрических приборов при помощи розеток-таймеров можно привести ещё очень много.

Содержание:

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Но уже и из вышеописанных можно сделать вывод о том, что основные их функции сводятся к следующим:


  1. Экономия используемой электрической энергии;
  2. Повышение уровня безопасности;
  3. Уменьшение трудозатрат по эксплуатации электроприборов.

Разновидности


По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:


Механические

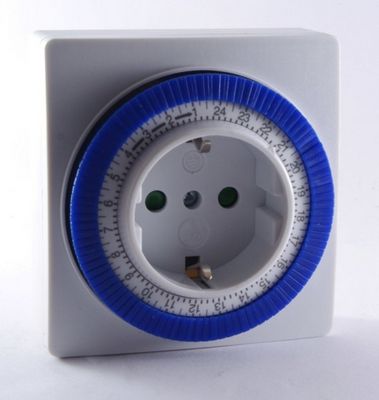

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

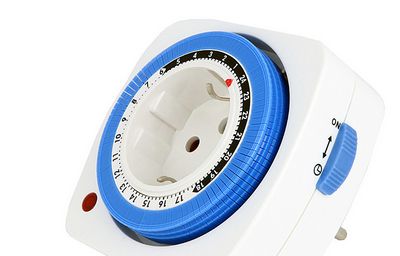

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.


На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:


  • Звук работы устройства стал тише;
  • Появилась зависимость от наличия электропитания.

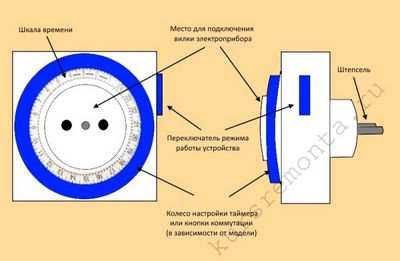

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.


Но и недостатков, к сожалению, тоже хватает:


  1. Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:


  • В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
  • Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
  1. Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

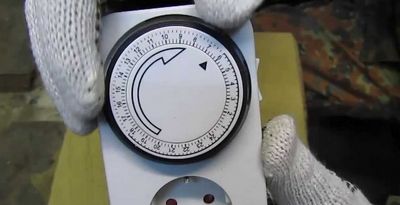

Настройку выполнить можно лишь на 24 часа

Можно продлить действие программы путём усложнения редуктора с помощью добавления шестерёнок или увеличением сечения исполнительного диска. Но оба варианта ведут к увеличению габаритов самого прибора, на что производители идти отказываются.


Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

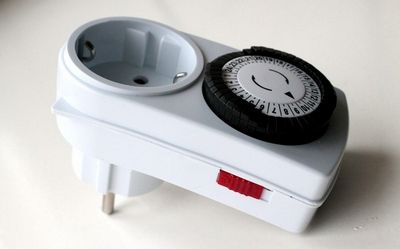

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?


В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:


  1. Переключатель ставим в непрерывный режим;
  2. Вращаем диск, фиксируя нужное время;
  3. Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
  4. Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

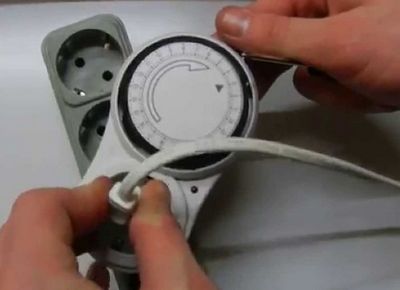

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

  1. Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

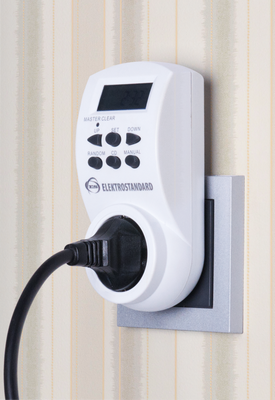

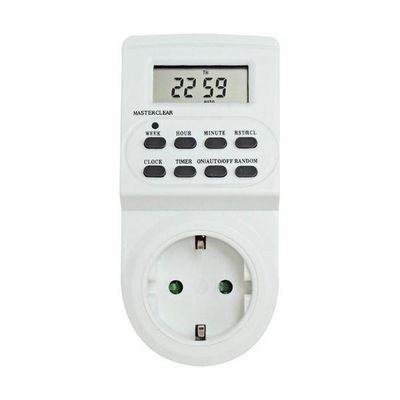

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.


Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:


  1. Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

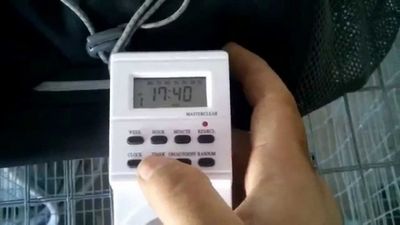

Настройка электронной розетки-таймера не доставляет никаких проблем


  1. Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
  2. Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
  3. Выполнение функции часов. Мелочь, но всё равно полезно.

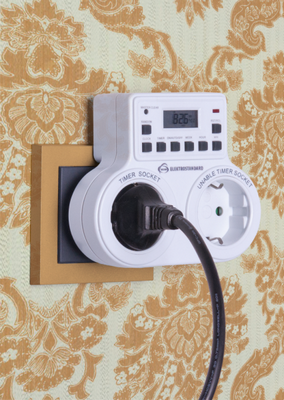

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.


Ассортимент, присутствующий в магазинах


  • Модель «GLANZEN TG-28 A»:

















































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Частота радиосигнала 433,92 Гц
Наименьший период включения 15 минут
Сила пропускаемого тока 16 А
Мощностной предел подключаемых электроприборов 3500 Вт
Максимальное количество включений за 24 часа 96
Колер Белый
Масса 150 г
Защита от детей Присутствует
Стоимость 150 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Образец модели «GLANZEN TG-28 A»

  • Модель «REV RITTER 67074 8»:













































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Наименьший период включения 30 минут
Сила пропускаемого тока 16 А
Мощностной предел подключаемых электроприборов 3680 Вт
Максимальное количество включений за 24 часа 48
Цвета Белый с чёрным или белый с синим
Масса 150 г
Защита от детей Присутствует
Стоимость 250 рублей

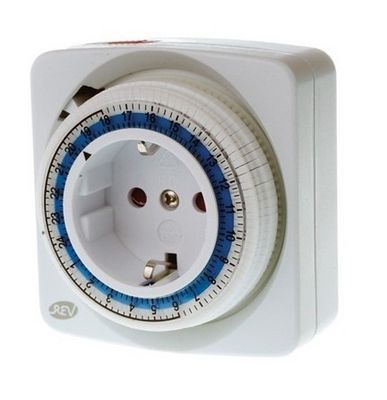

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

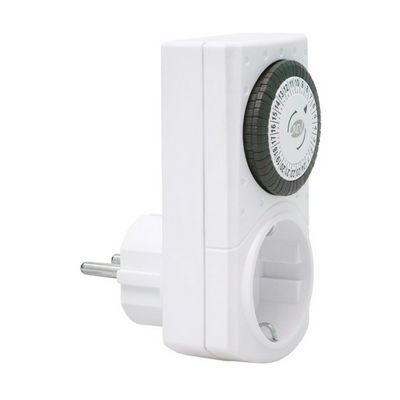

Розетка с таймером суточная «REV RITTER 67074 8»

  • Модель «REV RITTER 66988 9»:













































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 44
Наименьший период включения 30 минут
Сила пропускаемого тока 16 А
Мощностной предел подключаемых электроприборов 3500 Вт
Максимальное количество включений за 24 часа 48
Колер Чёрный
Масса 500 г
Защита от детей Присутствует
Стоимость 380 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

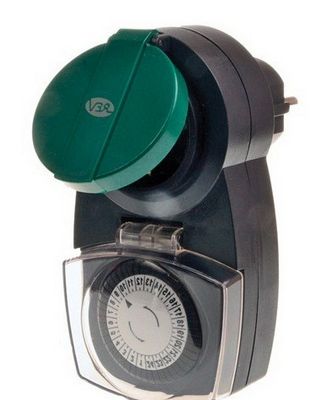

Образец модели «REV RITTER 66988 9»

  • Модель «BRENNENSTUHL 1506450»:





























Параметр Описание
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Сила пропускаемого тока 16 А
Мощностной предел подключаемых электроприборов 3500
Колер Серый
Масса 500 г
Стоимость 410 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Розетка с таймером суточная «BRENNENSTUHL 1506450»

  • Модель «ELECTRALINE 59502»:





































Параметр Описание
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 44
Наименьший период включения 30 минут
Сила пропускаемого тока 16 А
Максимальное количество включений за 24 часа 96
Колер Белый
Масса 50 г
Защита от детей Присутствует
Стоимость 440 рублей

  • Модель «REV RITTER 67648 1»:

















































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 44
Частота радиосигнала 433,92 Гц
Наименьший период включения 15 минут
Сила пропускаемого тока 16 А
Мощностной предел подключаемых электроприборов 3680 Вт
Максимальное количество включений за 24 часа 96
Колер Белый
Масса 200 г
Защита от детей Присутствует
Стоимость 450 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Образец модели «REV RITTER 67648 1»

  • Модель «ELECTRALINE 59501»:













































Параметр Описание
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Наименьший период включения 60 секунд
Частота радиосигнала 433,92 Гц
Сила пропускаемого тока 8 А
Мощностной предел подключаемых электроприборов 3680 Вт
Максимальное количество включений за 24 часа 140
Колер Белый
Масса 50 г
Время работы резервного питания 100 часов
Стоимость 620 рублей

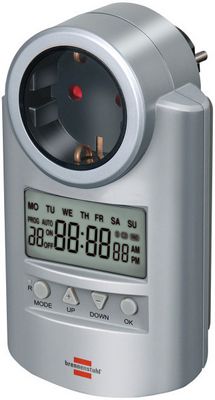

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Розетка с таймером недельная «ELECTRALINE 59501»

  • Модель «REV RITTER 67073 1»:













































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Наименьший период включения 60 секунд
Частота радиосигнала 433,92 Гц
Сила пропускаемого тока 8 А
Мощностной предел подключаемых электроприборов 1800 Вт
Максимальное количество включений за 24 часа 20
Колер Белый
Масса 150 г
Стоимость 660 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

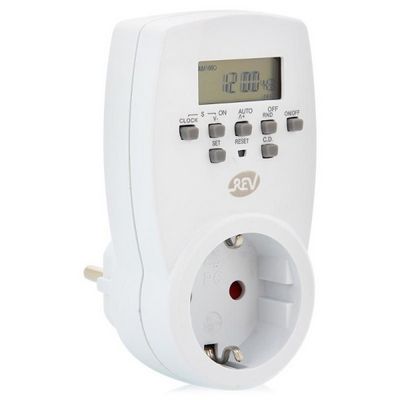

Розетка с электронным таймером «REV RITTER 67073 1»

  • Модель «ТДМ SQ1506-0002»:

































Параметр Описание
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Наименьший период включения 60 секунд
Частота радиосигнала 433,92 Гц
Сила пропускаемого тока 16 А
Колер Белый
Масса 150 г
Стоимость 670 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

Недельная розетка «ТДМ SQ1506-0002»

  • Модель «REV RITTER 66989 6»:

















































Параметр Описание
Страна бренда Германия
Уровень защищённости от чрезмерной влажности и проникновения пыли IP 20
Наименьший период включения 60 секунд
Частота радиосигнала 433,92 Гц
Сила пропускаемого тока 8 А
Мощностной предел подключаемых электроприборов 1800 Вт
Максимальное количество включений за 24 часа 20
Колер Белый
Масса 20 г
Защита от детей Присутствует
Стоимость 800 рублей

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото

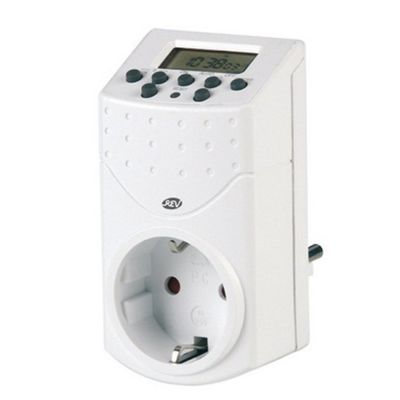

Образец модели «REV RITTER 66989 6»


Заключение


Вы ознакомились с розетками-таймерами, позволяющими существенно упростить и обезопасить использование бытовых электроприборов. Видео в этой статье содержит дополнительные материалы, а все вопросы вы можете задать в комментариях.

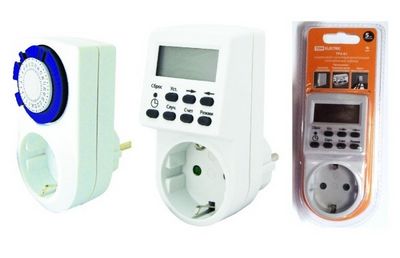

Розетка-таймер: принцип работы, инструкция как настроить своими руками, видео и фото
