Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать определенным критериям безопасности, комфорта и эстетики.

Содержание:

Далее сделаем обзор самых популярных и доступных конструкций, расскажем, какие материалы лучше использовать, и как сделать навес над мангалом своими руками, фото помогут проиллюстрировать самые практичные и оригинальные идеи.






20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками








20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками








20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками








20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками








20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками








20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками







Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.


Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

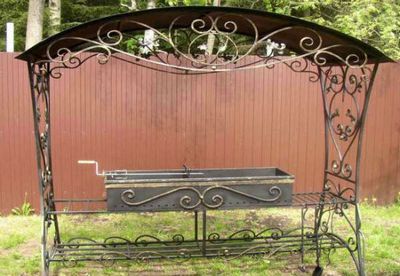

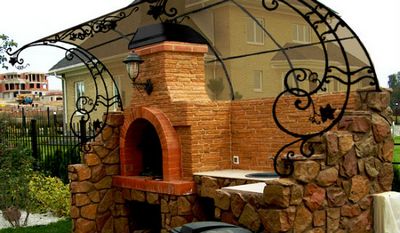

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:


  • Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

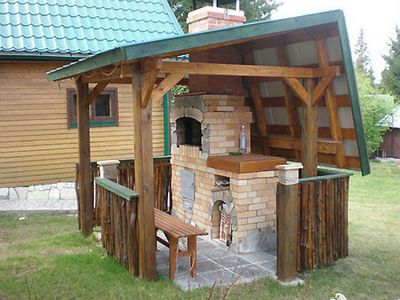

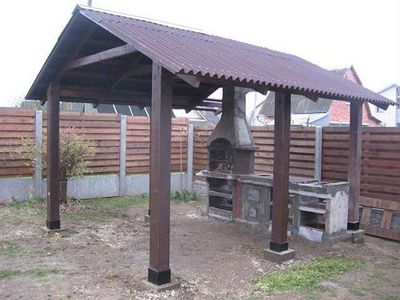

Навес для мангала, фото деревянной постройки в рустикальном стиле

  • Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

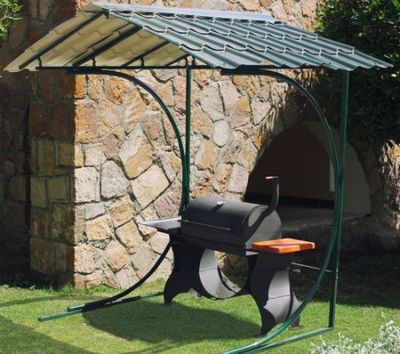

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

  • Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.
Полезно знать: Если вы решили построить мангал своими руками с навесом из камня или бетона, стену за печью лучше сделать глухую, а также предусмотреть парапет с 3 сторон, так вы защитите помещение от ветра, а впоследствии постройку можно застеклить.
20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

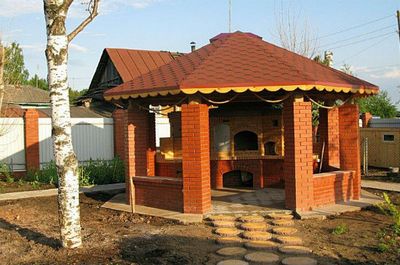

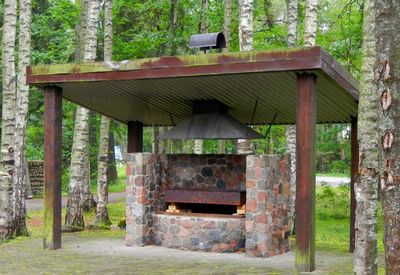

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом


Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.


Полезно знать: Труба над мангалом должна быть защищена от непогоды дымосборником и возвышаться над уровнем крыши на 1-1,5 м, это обезопасит от пожаров и не позволит дыму попадать внутрь навеса.
20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.


Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды. Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Совет: Если навес для барбекю – это пристройка к какому-либо сооружению, то выбирайте для кровли материал идентичный основному строению.

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.


Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

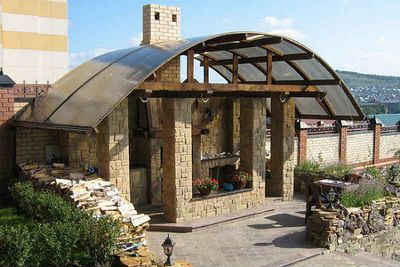

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Технические советы

Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.


Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.


Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

Сочетание разных материалов поможет красиво оформить барбекю

Как сделать навес для мангала на даче своими руками – пошаговая инструкция


Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

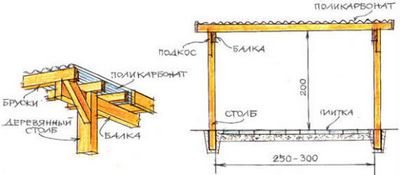

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.


Важно: Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

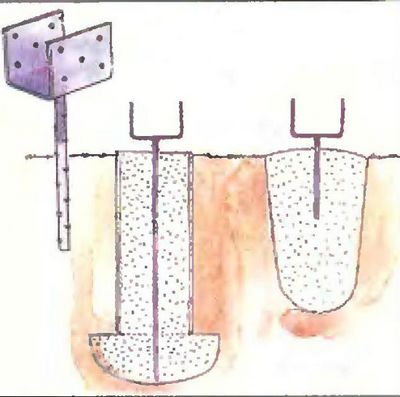

Как правильно бетонировать анкер

Полезно знать: Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

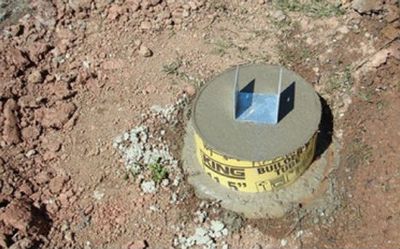

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.


Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.


Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

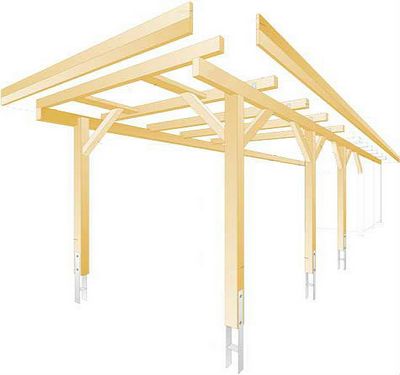

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.


Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

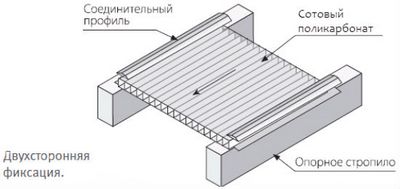

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня. Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке.

20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

Полноценный комплекс с мангалом и зоной отдыха
